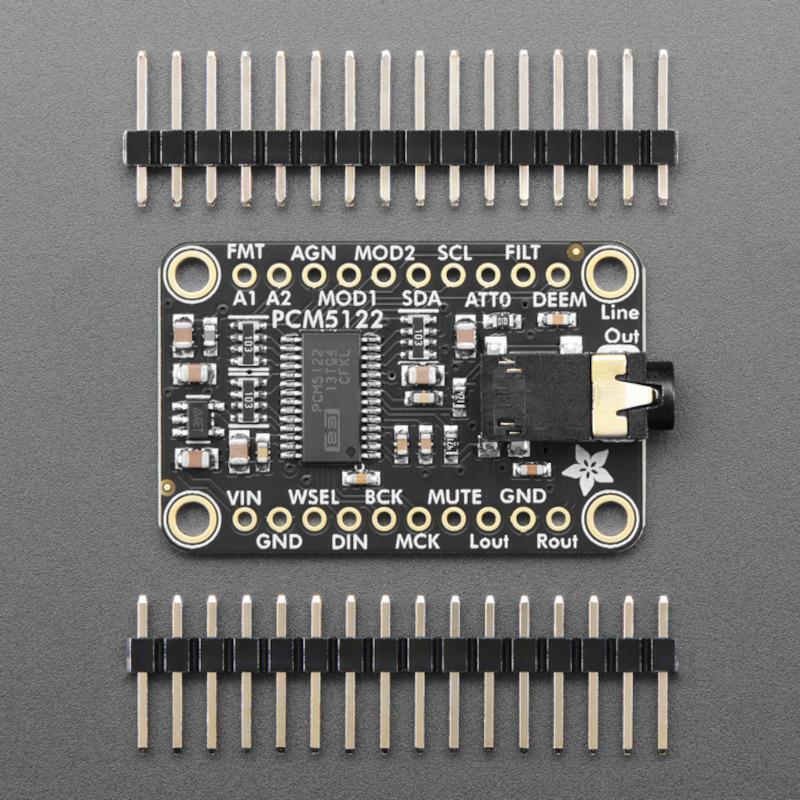

Adafruit PCM5122 I2S DAC s linijskim izlazom
AdafruitOvaj modul daje kvalitetni stereo audio linijski izlaz (112 dB SNR/DR, -93 dB THD) u kombinaciji s I2S kompatibilnim mikrokontrolerom (npr. ESP32 ili Raspberry Pi). Nije potrebna nikakva I2S konfiguracija, ulazni signal može biti 16/20/24/32 bit, radni napon je 3~5 VDC, logika 3.3 V.
ID: 12893
12,50 € (cijena s uračunatim PDV-om)
Trenutno nije raspoloživo
Za korištenje, dovoljno je povezati napajanje (3-5 V), BLCK (bit clock), WSEL (left/right word select), DIN (data in) i GND s mikrokontrolerom koji ima implementiran I2S. Ulazni autio može biti 16, 20, 24 ili 32-bit, čip će ga automatski prepoznati. Izlaz je linijski, potrebno ga je povezati na pojačalo ili aktivne zvučnike, sa slušalicama neće raditi.
Specifikacije:
- prihvaća 16, 20, 24 ili 32-bit digitalni audio
- audio procesiranje do 48 kHz: kontrola dinamičkog raspona, ekvilizator i filtriranje
- frekvencija sempliranja do 384 kHz
- PCM formati: I2S, lijevo poravnati
- omjer signal/šum (SNR): 112 dB
- ukupna harmonijska distorzija i šum (THD+N @ -1dBFS): -93 dB
Tehničke specifikacije i upute za korištenje
Specifikacije:
- prihvaća 16, 20, 24 ili 32-bit digitalni audio
- audio procesiranje do 48 kHz: kontrola dinamičkog raspona, ekvilizator i filtriranje
- frekvencija sempliranja do 384 kHz
- PCM formati: I2S, lijevo poravnati
- omjer signal/šum (SNR): 112 dB
- ukupna harmonijska distorzija i šum (THD+N @ -1dBFS): -93 dB
Tehničke specifikacije i upute za korištenje
